负载均衡nginxSLB开通管理流程

我司负载均衡架构有EasySLB构架和nginxSLB架构两种,EasySLB模式请参照教程 负载均衡EasySLB 开通管理流程   .

以下是nginxSLB构架教程说明


负载均衡NginxSLB相对EasySLB优势:

               1.支持自主SSL部署,后台一键部署,web服务器上无需任何配置

               2.支持自主多站点部署,后台可以自主添加多个负载均衡站点

               3.后端web服务器无需单独设置,不需要在web服务器上设置回源网关地址,web服务器不强制要求同机房(建议同机房)

               4.支持多组负载均衡,可以为不同域名指定不同的后端负载均衡组,实现功能多元化

               5.基于nginx扩展配置更灵活,无需远程负载服务器,后台图形操作,新手更易配置

负载均衡NginxSLB构架:

                前端一台调度器,后端三台或以上web服务器,一台文件服务器(文件服务器上存放web和数据库)。注意:所有服务器要开在同一个机房,同一个集群。

推荐服务器配置:

                一、前端调度器(一台):4核cpu、4G内存、20M带宽、硬盘50G。(负载均衡所有使用带宽都在调度器上,所以调度器需要足够的带宽,其他服务器保证最少1M带宽

                       即可,后期根据使用情况可随时增加)

                二、web服务器(三台或者以上):4核cpu、4G内存、1M带宽(使用内网IP作为数据交换,所以需要1M带宽即可)、硬盘100G

                三、文件服务器(一台):4核cpu、4G内存、1M带宽(使用内网IP作为数据交换,所以需要1M带宽即可)、硬盘100G(SSD,根据数据决定硬盘大小)

负载均衡NginxSLB运行原理:

                前端使用nginx做负载均衡,域名解析到调度器IP,用户输入域名访问首先到调度器》然后由调度器分配到后端web服务器上处理》web服务器调用文件服务器上web文件和

                数据库内容》处理完之后再通过调度器反馈数据给用户。所以所有的带宽都在调度器上面,调度器到web服务器,web服务器到文件服务器都使用内网通信。


1.开通调度器,开通时候需选择“负载均衡NginxSLB”模板,如截图:


注意:服务器开通以后需要将他们加入到虚拟交换机,并设置好内网,虚拟交换机VPC配置说明(弹性云内网通信)

2.调度器设置

登录管理中心》业务管理》独立IP主机管理,查看tu.jpg此图标的就是调度器服务器,点后面管理进入


3.配置添加负载均衡站点

    (1)添加"负载均衡组"


 (2)为"负载均衡组" 中添加 web 节点IP ,文件服务器IP 不需要加入负载均衡,这里只加web服务器

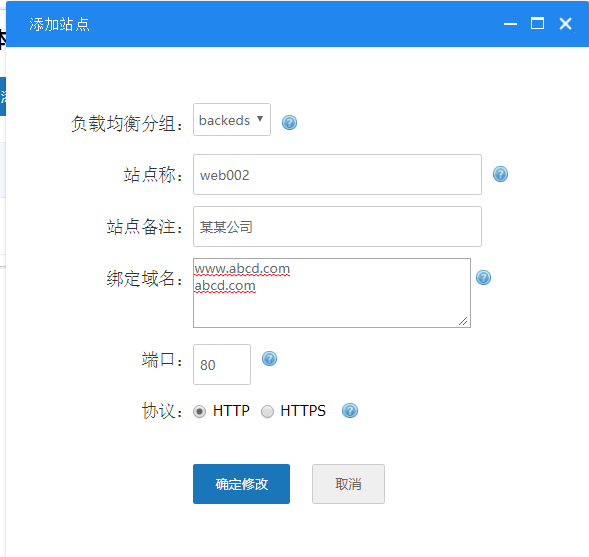

(3),在“负载均衡组” 中 添加 站点




4. 到此负载均衡配置完成,"同步服务器"



以上操作完成之后用户需要手工操作二个步骤:

一、设置文件共享

二、web服务器上建立站点。



进阶操作:

  1. 修改站点绑定的域名




  2.添加多个站点




   3.添加https站点



PS:如果是我司申请的1元证书,证书框中需要先复制crt文件内容,再复制cer文件内容到下面




web服务器上不需要配置https站点,仍然保持80端口访问即可
